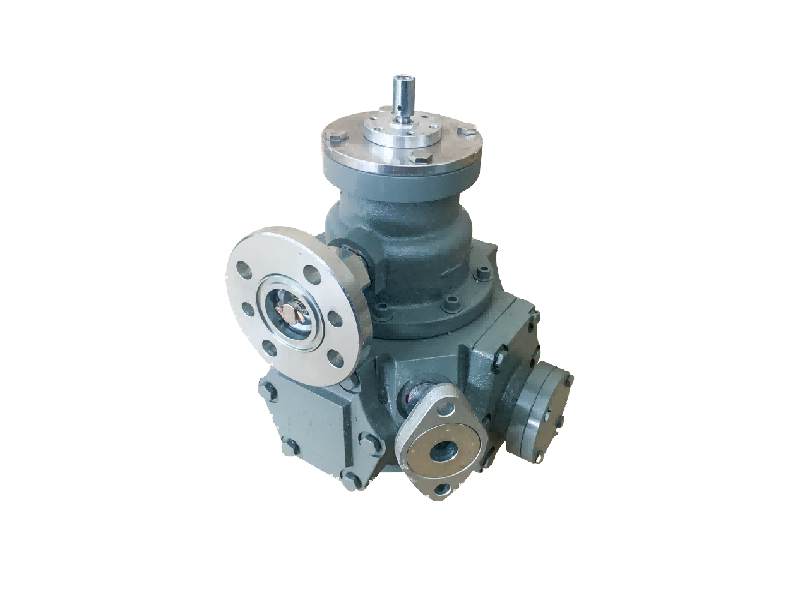

JádroLPGFM1 FlowMeterje uzavřená válcová skořápka. Shell nainstalovaný uvnitř volné rotace kolem centrální ose válcového bubnu, buben u radiální čepele se rozdělil do tří nebo čtyř nezávislé plynové komory (nebo „kbelíku“). Každá komora má rovné štěrbinové otvory ve vnitřní stěně (poblíž středové ose) a ve vnější stěně (poblíž pouzdra): Vnitřní otvor slouží jako vstup do měřicí komory a vnější otvor slouží jako výstup komory. Pouzdro LPGFM1 je naplněno přibližně polovinou objemu vody nebo oleje s nízkou viscozitou jako těsnicí kapaliny, takže spodní polovina rotoru je ponořena do kapaliny. Tato metoda těsnění kapaliny je klíčovým rysem průtokoměru, který nahrazuje mechanické utěsnění tradičního objemového průtoku a dosahuje jedinečného provozu bez úniku.
Plyn z přívodu průtokového metru do pracovního postupu je následující:
Nafukovací fáze: plyn nejprve do proudu ve specifické poloze plynové komory (jako je komora). V tuto chvíli komora vnitřního vstupu právě vystavená kapalnému povrchu a vstup připojený k plynu začal plnit komoru. Současně je další komora (např. Komora B) naplněna plynem a její vnitřní a vnější otvory jsou utěsněny kapalným povrchem a vytvářejí uzavřený prostor „kbelíku“ - měřicí komora. Třetí komora (např. Komora C) má svůj vnější vývod vystavený povrchu kapaliny a začíná odvzdušnit plyn do výstupu měřiče.
Pohon a rotace: Jak plyn nadále vyplňuje komoru A, rotující válec je vystaven nevyvážené síle poháněné vstupním tlakem a začíná se otáčet proti směru hodinových ručiček kolem její centrální ose (směr rotace závisí na návrhu a v ilustraci je zobrazen proti směru hodinových ručiček).
Současně se komora A otáčí do původní polohy komory B a její vnitřní a vnější otvory jsou utěsněny povrchem kapaliny a vytvářejí novou měřicí komoru. Tímto způsobem každá komora podstoupí cyklus: inflace → tvorba utěsněné komory → výfuk → resetování ponořením.
Základem objemového měření: Klíčovým bodem je to, že pro každou revoluci bubnu prochází měřič objem plynu rovnající se „počtu komor × objem jednotlivých komor“. Například v případě rotoru se čtyřmi komorami se jedna revoluce vypouští čtyřikrát větší objem komor. Počet rotací válce se přenáší na indikátor vnějšího počítání (např. Mechanický čítač nebo elektronický senzor) prostřednictvím mechanismu převodovky, který může přesně přispívat celkový objem plynu procházející průtokem.
LPG FlowMeterNa základě svého principu těsnění kapaliny je jedinečná třída objemového průtoku bez úniku. Jeho charakteristiky chyby (jako je linearita, opakovatelnost) a další se spoléhají na mechanické utěsnění objemového průtokového metru (jako je opasek, membrána), má významný rozdíl, obvykle s vynikající přesností, přesností měření až 0,2 úrovně až 0,5. Princip provozu však také přináší konkrétní omezení:
Omezení rozsahu průtoku: Aby se zajistilo, že kapalina může být účinně utěsněna v plynové komoře a plyn může být plynule vypouštěn, aniž by způsobil násilné fluktuace v hladině kapaliny nebo strhávání kapaliny, nemůže být rotační rychlost rotačního válce příliš rychlá. To přímo omezuje maximální měřitelný průtok. Proto jsou průtokové měřiče LPGFM1 vhodných hlavně pro přesné měření malých průtokových plynů, běžně používaných v laboratořích, standardní kalibraci měřiče, sledování malých toků speciálních procesů a další scénáře.
Požadavky na kompatibilitu plynu: Plyn, který má být měřen, nesmí být rozpuštěn v těsnicí kapalině uvnitř průtokového střeva, ani nemůže mít žádnou chemickou reakci nebo interakci s těsnicí kapalinou. Pokud tak neučiníte, může to vést k chybám měření (např. Odečty malých objemu v důsledku rozpouštění plynu), změnám v povaze kapaliny nebo dokonce poškození měřiče. Výběr vhodné těsnicí kapaliny (voda, olej nebo jiná inertní kapalina) je nezbytný pro přesné měření konkrétního plynu.
Jiné úvahy: Měřič musí být namontován vodorovně a hladina kapaliny musí být při použití udržována na zadané značce. Změny v okolní teplotě mohou mít za následek změny objemu těsnicí kapaliny a vyžadovat pozornost nebo kompenzaci. Přestože jsou velmi přesné, jsou obvykle relativně velké velikosti a hmotnosti a vyžadují pravidelnou údržbu úrovně a čistoty kapaliny.
Stručně řečeno, průtokové metry LPG, s jejich vysokou přesností, bez úniku a intuitivního principu, zaujímají důležitou polohu v oblasti měření celkového objemu malých průtokových plynů, ale je třeba přísně dodržovat jejich příslušné rozsahy průtoku a požadavky na kompatibilitu kapaliny upevněné plynem.
