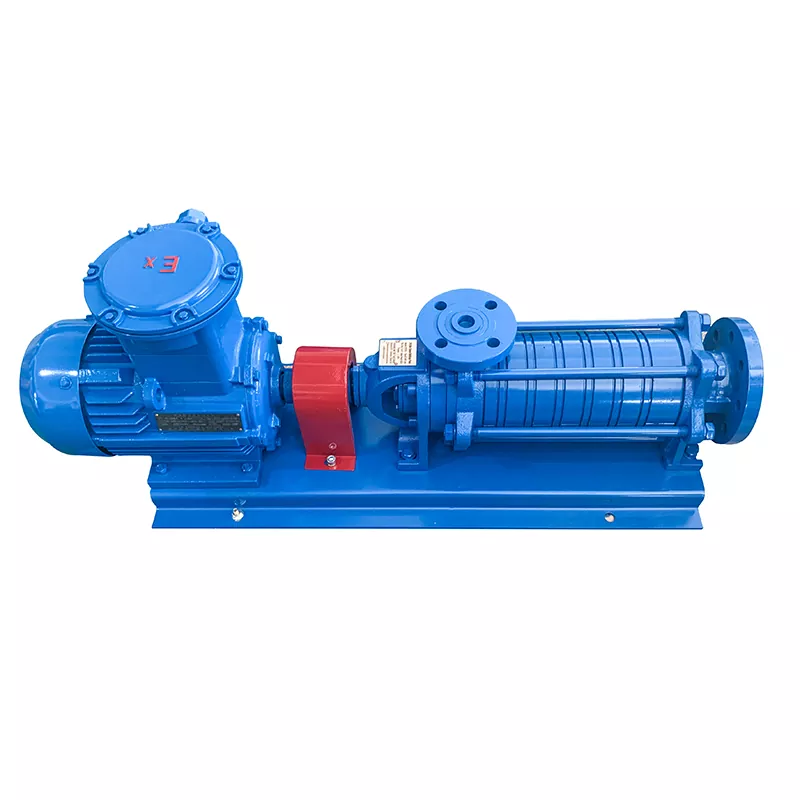

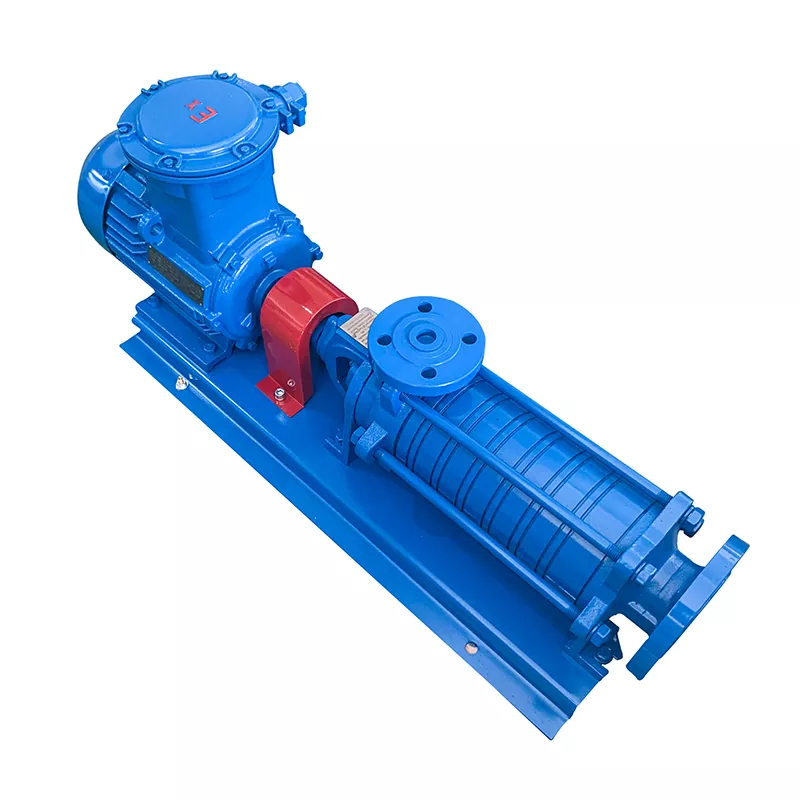

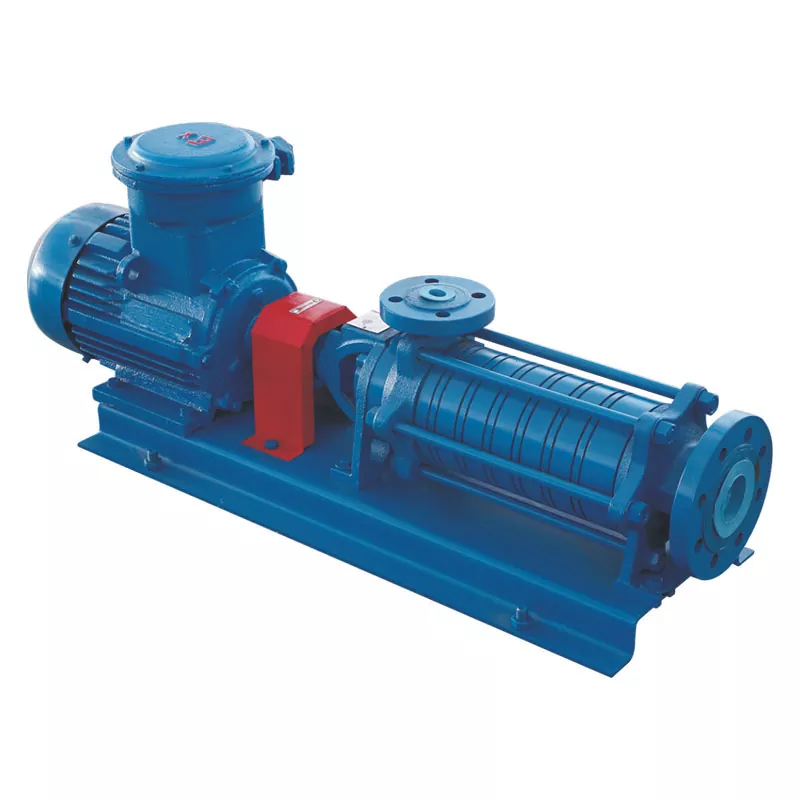

Vícestupňové čerpadlo na zkapalněný ropný plyn

Vícestupňové čerpadlo na zkapalněný ropný plyn je odstředivé čerpadlo s průtokovým kanálem s horizontálním designem a 6 stupni. Přijímá mechanické těsnění bez vnějšího chlazení. Toto vícestupňové čerpadlo na zkapalněný ropný plyn, vybavené předkompresní turbínou na sacím konci, funguje výborně za podmínek nízké NPSH, nabízí vysoký průtok a vysoký tlak.

Čerpadlo se skládá ze čtyř hlavních součástí: nosné části, hnací části, ložisek a těsnicích součástí. Nosná část používá spojovací šrouby k sevření vstupního nosného rámu, objímky přední vodicí lopatky, přepážky vodicí lopatky, objímky zadní vodicí lopatky, výstupního konektoru, krytu výstupního konce a nosného rámu výstupu dohromady, aby vytvořily pracovní komoru. Hnací část se skládá z hnacího hřídele, oběžného kola předního stupně, měděného oběžného kola a zalícovaného pera – hřídel pohání oběžné kolo přes pero a vytváří odstředivou sílu. Ložiska zahrnují ložiska předních vodicích lopatek, jednosměrná axiální kuličková ložiska a valivá ložiska. Těsnicí součásti jsou tvořeny O-kroužky a mechanickými ucpávkami. Parametry jsou následující.

Strukturální funkce

Toto vícestupňové čerpadlo na zkapalněný ropný plyn se vyznačuje horizontálním designem s 6stupňovými oběžnými koly, které poskytuje vysokou dopravní výšku a velký průtok. Mechanická ucpávka nevyžaduje žádný další chladicí systém, což zjednodušuje instalaci a údržbu. Předkompresní turbína na sacím konci účinně snižuje požadavky na NPSH a zajišťuje stabilní provoz i za špatných podmínek sání. Díky kompaktní konstrukci a hladkému provozu je toto vícestupňové čerpadlo na zkapalněný ropný plyn vhodné pro nepřetržitý provoz v těžkých podmínkách.

Aplikace

Toto vícestupňové čerpadlo na zkapalněný ropný plyn je vhodné pro plnění lahví, čerpání LPG z nadzemních zásobníků a nakládání a vykládání cisteren. Zvládá různá média včetně LPG, petroleje, nafty a dalších kapalin.

Opatření

1. Na vstupu čerpadla musí být nainstalováno síto o velikosti 100 mesh nebo jemnější, aby se zabránilo vniknutí nečistot a poškození.

2.Čerpadlo musí být před spuštěním napuštěno – všechen vzduch musí být vytlačen a čerpadlo naplněno kapalinou. Pokud tak neučiníte, dojde k přehřátí, vibracím a chodu nasucho, což může poškodit čerpadlo nebo vést k poruše zařízení.

3. Před uvedením do provozu je nutné zkontrolovat směr otáčení motoru.

4. Vyhněte se dlouhodobému provozu se zavřeným výtlačným ventilem, protože to zkrátí životnost čerpadla.

FAQ

Q1: Proč vícestupňové čerpadlo nepracuje?

A1: Zkontrolujte motor. Pokud je to v pořádku, zkontrolujte těleso čerpadla, zda není zablokované – cizí předměty nebo nevyvážené napětí na 6 spojovacích šroubech.

Q2: Proč čerpadlo během provozu silně vibruje?

A2: Zkontrolujte vyrovnání mezi motorem a čerpadlem – ověřte vyrovnání montážních matic a konzistenci výšky středu.

Q3: Jak opravit únik z vícestupňového čerpadla?

A3: Zkontrolujte mechanické těsnění (poškození nebo nesprávná výška) a zkontrolujte těleso čerpadla (praskliny nebo opotřebené O-kroužky).
