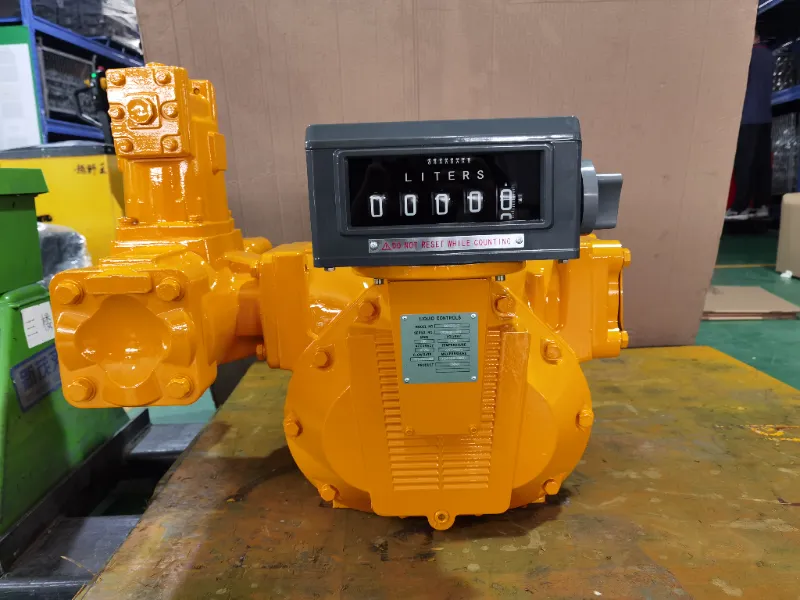

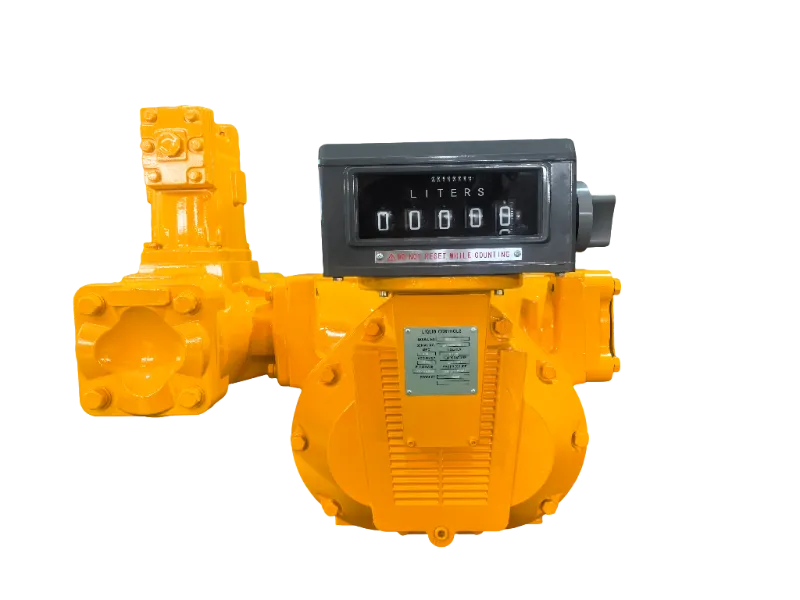

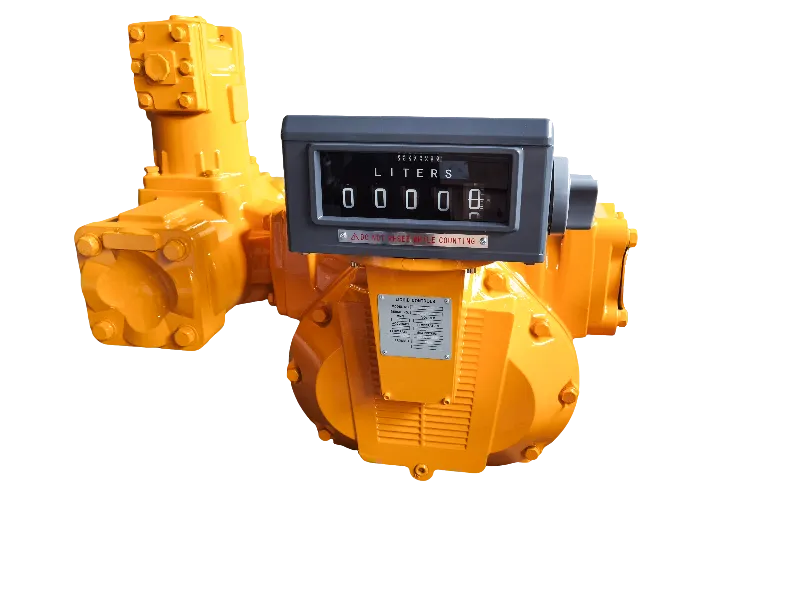

4palcový měřič průtoku kapaliny

Systém řízení průtoku v potrubí řady M je řešením měření navrženým pro vysokoprůtokové tankovací a přepravní potrubí. Tento 4palcový průtokoměr s regulací kapaliny se vyznačuje kompaktní konstrukcí, snadnou obsluhou, jednoduchou údržbou, spolehlivým výkonem a moderním vzhledem. Je vhodný pro petrolej, naftu, benzín a směsná paliva.

Tento průtokoměr obsahuje kapalinovou komoru s blokujícím hřídelem a dvěma výtlačnými hřídeli, které se otáčejí synchronizovaně s odpovídajícími ozubenými koly. Kapalina vstupuje do komory, blokující hřídel se otáčí pod tlakem, následují dva výtlačné hřídele a kapalina prochází k výstupu – převádí lineární proudění na rotační pohyb. 4palcový průtokoměr s řízením kapaliny měří průtok na základě zabránění otáčení hřídele, přenášeného prostřednictvím čítače nebo pulzního signálu do počítačového terminálu.

Parametr je následující.

Struktura

Tento 4palcový průtokoměr s regulací kapaliny se skládá z kapalinové komory, blokovacího hřídele, výsuvných hřídelů, synchronních převodů a počítadla nebo výstupního zařízení pro pulzy. Blokující hřídel a dva výtlačné hřídele pracují společně v komoře pro tekutinu a dosahují přesného dávkování prostřednictvím synchronizovaného otáčení ozubeného kola.

Funkce

4palcový průtokoměr s regulací kapaliny se vyznačuje kompaktní a robustní konstrukcí, která zajišťuje snadnou obsluhu a jednoduchou údržbu a zároveň poskytuje bezpečný a spolehlivý výkon v náročných prostředích pro čerpání paliva. Jeho jedinečná konstrukce blokující a výsuvné hřídele převádí lineární proudění tekutiny na rotační pohyb, což umožňuje vysoce přesné měření v širokém rozsahu průtoků. Měřič je speciálně vhodný pro aplikace při doplňování paliva s vysokým průtokem a měření v potrubí s moderním vzhledem, který doplňuje pokročilé systémy řízení paliva. Navíc nabízí volitelný čítač nebo pulzní výstup pro bezproblémový sběr dat a integraci se stávajícími řídicími systémy.

Aplikace

Měření nakládky a vykládky paliva v rafinériích a zpracovatelských závodech

Přepravní měření cisterny a cisterny LPG

Výdej těžkého paliva pro velká nákladní auta a letadla.

Podmínky instalace a provozu

 4palcový průtokoměr kapaliny musí splňovat všechny bezpečnostní, ventilační, protipožární a elektrické normy. Potrubí musí být před instalací vyčištěno. Namontujte měřič na stabilní platformu – ne přímo na potrubí – aby se zabránilo deformaci v důsledku tepelné roztažnosti nebo namáhání příruby. Nainstalujte předřazené sítko a v případě potřeby na vstupu vertikální eliminátor vzduchu. Během spouštění naplňte měřidlo pomalu, abyste odstranili vzduch, nechte výstupní ventil uzavřený, dokud se počítadlo neotočí, a poté, co kapalina proteče, plně otevřete. Nikdy nenechávejte glukometr nasucho déle než pět minut; zůstat v rozmezí jmenovitého průtoku. Zabraňte hydraulickým rázům a tepelné roztažnosti pomocí správné rychlosti uzavírání ventilů a funkčních pojistných ventilů. Nepoužívejte měřidlo, pokud je v cestě průtoku vzduch, bubliny nebo pára.

FAQ

Q1: Ovlivňuje směr průtoku měřič?

A1: Ano. Směr průtoku ovlivňuje přesnost měření. Pokud je požadováno počítání vzad, zařaďte převodový stupeň.

Q2: Jaké je minimální množství objednávky?

A2: MOQ je 1 jednotka.

Q3: Jaké možnosti balení jsou k dispozici?

A3: Dřevěná pouzdra a kartony jsou k dispozici – můžete si vybrat podle svých preferencí.
